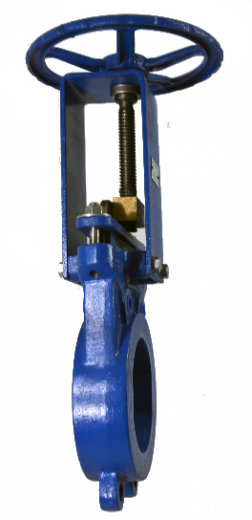

Затвор шиберный двусторонний
Цена по запросу
Характеристики
Корпус
—
Межфланцевый, цельнолитой из углеродистой стали, серого чугуна или из нержавеющей стали
Нож
—
Стандартное исполнение из нержавеющей стали
Седловое уплотнение
—
Уникальная конструкция позволяет (автоматически) закрепить седловое уплотнение в корпусе задвижки с помощью фиксирующего кольца из нержавеющей стали
Уплотнение
—
Долговечное уплотнение с использованием уплотнительного кольца из PTFE
Шток
—
Стандартное исполнение из коррозионно-устойчивых сталей
Затвор шиберный двусторонний
Цена по запросу
Двухседельная конструкция затвора обеспечивает перекрытие потока в двух направлениях, что позволяет использовать данный тип затворов во многих отраслях промышленности.
Конструкция
Спецификация материалов:
| № | Наименование | Mатериал |
|---|---|---|
| 1 | Корпус | Угл. сталь |
| 2 | Нож | Нерж. сталь |
| 3 | Уплотнение | EPDM |
| 4 | Проволочное крепление | Нерж. сталь |
| 5 | Крепеж | Нерж. сталь |
| 6 | Сальник | Угл. сталь |
| 7 | Крепеж | Нерж. сталь |
| 8 | Крепеж | Нерж. сталь |
| 9 | Крепеж | Нерж. сталь |
| 10 | Шток | 2Cr13 |
| 11 | Лист опоры (бугеля) | Угл. сталь |
| 12 | Штурвал | Угл. сталь |
| 13, 14 | Прижимной крепеж | Нерж. сталь |
| 15 | Упорный подшипник | Конструкционная сталь |
| 16 | Направляющая гайка | Бронза |
| 17 | Набивка | PTFE |
| 18 | Кольцевая прокладка | PTFE |
| 19 | Крепеж | Нерж. сталь |
| 20 | Крепеж | Нерж. сталь |
| 21 | Кольцевая прокладка | EPDM |
Технические размеры двусторонних шиберных затворов DN 40 – DN 400 PN 1.0 МПа
| DN | L | D | D1 | D2 | D0 | N-Th | d | H |
|---|---|---|---|---|---|---|---|---|
| 40 | 48 | 150 | 110 | 84 | 180 | 4-М16 | 18 | 288 |
| 50 | 48 | 165 | 125 | 99 | 180 | 4-М16 | 18 | 290 |
| 65 | 48 | 185 | 145 | 118 | 200 | 8-М16 | 18 | 330 |
| 80 | 51 | 200 | 160 | 132 | 220 | 8-М16 | 18 | 358 |
| 100 | 51 | 220 | 180 | 156 | 250 | 8-М16 | 18 | 378 |
| 125 | 57 | 250 | 210 | 184 | 250 | 8-М16 | 18 | 428 |
| 150 | 57 | 285 | 240 | 212 | 280 | 8-М20 | 23 | 490 |
| 200 | 70 | 340 | 295 | 266 | 300 | 8-М20 | 23 | 588 |
| 250 | 70 | 395 | 350 | 319 | 300 | 12-М20 | 23 | 690 |
| 300 | 76 | 445 | 400 | 370 | 350 | 12-М20 | 23 | 815 |
| 350 | 76 | 505 | 460 | 430 | 350 | 16-М20 | 23 | 890 |
| 400 | 89 | 565 | 515 | 480 | 350 | 16-М24 | 27 | 980 |
Спецификация материалов:
| № | Наименование | Mатериал |
|---|---|---|
| 1 | Корпус | Чугун |
| 2 | Нож | Нерж. сталь |
| 3 | Уплотнение | EPDM |
| 4 | Проволочное крепление | Нерж. сталь |
| 5 | Болт | Угл. сталь |
| 6 | Гайка | Бронза |
| 7 | Сальник | Угл. сталь |
| 8 | Штурвал | Угл. сталь |
| 9 | Редуктор | Чугун |
| 10 | Соединение | Угл. сталь |
| 11 | Болт | Угл. сталь |
| 12 | Лист опоры (бугеля) | Угл. сталь |
| 13, 14 | Штифт | Угл. сталь |
| 15 | Набивка | PTFE |
| 16 | Кольцевая прокладка | EPDM |
| 17 | Болт | Угл. сталь |
| 18 | Шайба | Угл. сталь |
| 19 | Кольцевая прокладка | EPDM |
Технические размеры двусторонних шиберных затворов DN 40 – DN 400 PN 1.0 МПа
| DN | L | D | D1 | D2 | N-Th | d | H1 |
|---|---|---|---|---|---|---|---|
| 450 | 89 | 640 | 585 | 548 | 20-М27 | 27 | 1777 |
| 500 | 114 | 670 | 620 | 582 | 20-М24 | 27 | 1947 |
| 600 | 114 | 780 | 725 | 682 | 20-М27 | 30 | 2235 |
| 700 | 117 | 895 | 840 | 794 | 24-М27 | 30 | 2616 |
| 800 | 117 | 1015 | 950 | 901 | 24-М30 | 33 | 2917 |
| 1000 | 149 | 1230 | 1160 | 1112 | 28-М33 | 36 | 3677 |
