Затвор межфланцевый дисковый поворотный Ø DN 40 – DN 1200
Цена по запросу
Характеристики
Описание
—
- межфланцевый с гладкими отверстиями
- мластичное внутреннее уплотнение (заменяемое), исключающее контакт корпуса с рабочей средой
- цельная ось затвора для уменьшения вероятности протечек
- управление: рукоятка; редуктор; имеется возможность присоединения привода
- установка между фланцами
- защитное эпоксидное покрытие 150 мкм.
- гидравлическая опрессовка производится с коэффициентом 1,1 к рабочему давлению
Затвор межфланцевый дисковый поворотный Ø DN 40 – DN 1200
Цена по запросу
КОНФИГУРАЦИИ
| DN | Базовая комплектация |
|---|---|
| DN 40 — DN 300 - 16 бар | С ручкой |
| DN 350 — DN 1200 - 10 бар | C голым штоком |
| DN 350 — DN 1200 - 16 бар | Под заказ |
Диапазон применения в зависимости от используемой уплотнительной манжеты:
| Наименование | Диапазон температур | Область применения | Свойства резиновой смеси уплотнения |
|---|---|---|---|
| EPDM | от -25°С до +110°С (кратковременно до +120°С) | Вода, пар, морская вода,сжатый воздух, спирты,неорганические кислоты не высокой концентрации, щёлочи, абразивные субстанции, каустическая сода. | Отличные механические свойства (стирание). Устойчив к длительному воздействию ультрафиолета и озона. |
| NBR | от -20° С до +100°С (кратковременно до +120°С) | Вода, гликоль, щёлочи, минеральные и растительные масла, животные жиры. | Устойчив к воздействию минеральных масел, определенных углеводородов, растворителей. |
| VITON | от -20° С до +200°С (кратковременно до +250°С) | Горячий воздух, неорганические и органические кислоты высокой концентрации. Бензолы, бензин и диз. топливо. Растворители (кроме ацетона), щелочи. | Хорошая устойчивость к жаре и свету. Подходит для гидравлических жидкостей, едких сред, горючих веществ, газов, углеводородов. |
| PTFE | от -80° С до + 200°С. | Устойчив почти ко всем химикатам. Отсутствие стойкости только к сплавам щелочных металлов (натрию, калию), газообразному фтору, фтороводороду, хлортрифториду. | Прекрасные свойства скольжения. Высокая стойкость к атмосферному старению. |

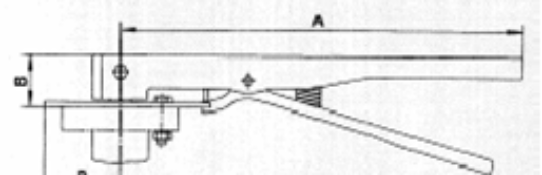

Затворы KVANT межфланцевые поставляются в комплекте с рукояткой для открытия/закрытия
| Диаметр | A | B | R | Вес, кг |
|---|---|---|---|---|
| 50 − 100 | 260 | 26 | 50 | 0,9 |
| 200 − 250 | 350 | 32 | 75 | 1,3 |
| 250 − 300 | 360 | 32 | 75 | 2,3 |
Технические характеристики
Сверловка для DN 200
| DN | ØD | ØD1 | ØD2 | 4-Ød | H | C | F | E | ØD3 | N-Ød | &° |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | 125 | 102 | 70 | 12 | 15 | 260 | 156 | 57 | 295 | - | - |
| 250 | 125 | 102 | 70 | 12 | 18 | 292 | 180 | 65 | 357,5 | 12-30 | 15 |
| 300 | 125 | 102 | 70 | 12 | 20 | 337 | 221 | 76 | 405 | 12-32 | 15 |
| 350 | 125 | 102 | 70 | 12 | 20 | 368 | 241 | 76 | 467 | 16-29 | 11,5 |
| DN | F | C | E | ØFD8 | ØD1 | Ød | ØD | ØD2 | G | NxM | H | ØD3 | ØD4 | N-Ød | D3 | &° |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 297 | 400 | 100 | 75 | 140 | 18 | 175 | 100 | 59 | 2xM8 | 20 | 522 | - | 16-33 | - | 11,25 |
| 450 | 315 | 422 | 111 | 80 | 140 | 18 | 175 | 100 | 64 | 2xM10 | 20 | 577 | - | 20-38 | - | 9 |
| 500 | 348 | 480 | 125 | 90 | 165 | 18 | 210 | 130 | 72 | 2xM10 | 22 | 620 | 650 | 20-26 | 20-33 | 9 |
| 600 | 444 | 562 | 151 | - | 165 | 22 | 210 | 130 | 85,7 | 2xM10 | 22 | 725 | 770 | 20-30 | 20-36 | 9 |
Таблица крутящих моментов межфланцевых поворотных затворов , N*m.
| DN | PN 10 бар | PN 16 бар | ||
|---|---|---|---|---|
| Мокрый | Сухой | Мокрый | Сухой | |
| 50 | 13 | 21 | 16 | 26 |
| 65 | 15 | 28 | 19 | 35 |
| 80 | 21 | 40 | 24 | 46 |
| 100 | 36 | 66 | 42 | 77 |
| 125 | 56 | 97 | 65 | 115 |
| 150 | 91 | 160 | 109 | 183 |
| 200 | 167 | 287 | 206 | 355 |
| 250 | 276 | 370 | 350 | 595 |
| 300 | 415 | 676 | - | - |
| 350 | 532 | 798 | - | - |
| 400 | 730 | 1096 | - | - |
| 450 | 979 | 1468 | - | - |
| 500 | 1306 | 1959 | - | - |
| 600 | 2041 | 1959 | - | - |
Рекомендуемый крепёж для присоединения межфланцевых затворов при монтаже
| DN | Шпилька ГОСТ 9066-75 | Гайка ГОСТ 9064-75р | ||
|---|---|---|---|---|
| Размер | Кол-во, шт | Размер | Кол-во, шт | |
| 40 | М 16х130 | 4 | М 16 | 8 |
| 50 | М 16х140 | 4 | М 16 | 8 |
| 65 | М 16х150 | 4 | М 16 | 8 |
| 100 | М 16х160 | 8 | M 16 | 16 |
| 40 | М 16х130 | 4 | М 16 | 8 |
| 40 | М 16х130 | 4 | М 16 | 8 |
| 40 | М 16х130 | 4 | М 16 | 8 |
| 40 | М 16х130 | 4 | М 16 | 8 |
| 350 | М 20х200 | 16 | М 20 | 32 |
| 350 | М 20х200 | 16 | М 20 | 32 |
| 350 | М 20х200 | 16 | М 20 | 32 |
Размеры верхнего присоединительного фланца межфланцевых затворов
| DN | ISO 5210 | D | D1 | D2XH | d0 | N | Ød | F | L |
|---|---|---|---|---|---|---|---|---|---|
| 40 | F05 | 65 | 50 | 35х4 | 12,6±0,025 | 4 | 8 | 8,86 | 32 |
| 40 | F05 | 65 | 50 | 35х4 | 12,6±0,025 | 4 | 8 | 8,86 | 32 |
| 40 | F05 | 65 | 50 | 35х4 | 12,6±0,025 | 4 | 8 | 8,86 | 32 |
| 40 | F05 | 65 | 50 | 35х4 | 12,6±0,025 | 4 | 8 | 8,86 | 32 |
| 40 | F05 | 65 | 50 | 35х4 | 12,6±0,025 | 4 | 8 | 8,86 | 32 |
| 40 | F05 | 65 | 50 | 35х4 | 12,6±0,025 | 4 | 8 | 8,86 | 32 |
| 40 | F05 | 65 | 50 | 35х4 | 12,6±0,025 | 4 | 8 | 8,86 | 32 |
| 40 | F05 | 65 | 50 | 35х4 | 12,6±0,025 | 4 | 8 | 8,86 | 32 |
| DN | ISO 5210 | D | D1 | D2XH | N | Øc | d0 | B | K | L |
|---|---|---|---|---|---|---|---|---|---|---|
| 700 | F25 | 300 | 254 | 200x6 | 8 | 18 | 63,35 | 18 | 71,35 | 82 |
| 700 | F25 | 300 | 254 | 200x6 | 8 | 18 | 63,35 | 18 | 71,35 | 82 |
| 700 | F25 | 300 | 254 | 200x6 | 8 | 18 | 63,35 | 18 | 71,35 | 82 |
| 700 | F25 | 300 | 254 | 200x6 | 8 | 18 | 63,35 | 18 | 71,35 | 82 |
| 700 | F25 | 300 | 254 | 200x6 | 8 | 18 | 63,35 | 18 | 71,35 | 82 |
| 700 | F25 | 300 | 254 | 200x6 | 8 | 18 | 63,35 | 18 | 71,35 | 82 |
