Присоединение к трубопроводу
|
Фланцевое по ГОСТ 12815, исполнение 5 тип «шип-паз» |
|
Условный проход DN, мм и марка стали корпуса
|
10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 150 |
|
Тип пропускной характеристики
|
«Р» - равнопроцентная, «Л» - линейная |
|
Исходное положение клапана
|
НО - нормально открытый, НЗ - нормально закрытый |
|
Температура регулируемой среды °С
|
-60...+225; -60...+450 |
|
Температура оружающей среды °С
|
-60... +70 |
|
Условное давление PN, МПа
|
1,6; 2,5; 4,0; 6,3; 10,0; 16,0 |
|
Материал дроссельной пары
|
12Х18Н10ТИ др. |
|
Класс герметичности (ГОСТ 54808-2011)
|
А, В, С |
|
Материал корпуса
|
Ст.20; ст. 12Х18Н10Т; ст.10Х17Н13М2Т; низко-температурные углеродистые стали и др. |

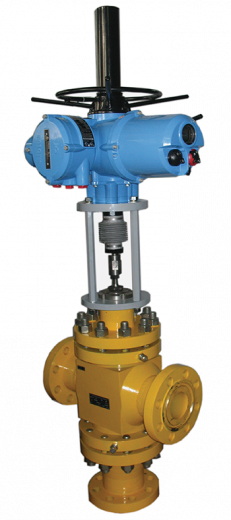

Клапаны КТП предназначены для переключения потока среды с одной линии на другую. Клапаны применяются на трубопроводах с диаметром DN 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150 мм и могут иметь максимальную пропускную способность до 500 м3/ч.
Клапаны КТС применяются для смешивания или разделения двух потоков среды.
Конструкция смесительного клапана основана на смешивании потоков среды с входов 2 и 3 клапана в пропорциях в соответствии с Кvy плунжера для входов 2 и 3. При открытии или закрытии клапана изменяется расход смешивающихся сред, а пропорции смешивания остаются пропорциональными (соответствующими условной пропускной способности входов клапана).
В случае выполнения разделительной функции среда направляется во вход 1 и делится на два потока, выходящих из выходов 2 и 3. Соотношение расходов разделенных потоков пропорционально соотношению Кvy входов 2 и 3. Клапаны КТП применяются при необходимости отсекания одного из трубопроводов и переключения потока среды на другой трубопровод.
По специальному заказу клапаны могут изготавливаться с различными DN в одном клапане. Конструкция клапанов обеспечивает высокую ремонтоспособность за счет замены дроссельной пары.
В стандартном варианте клапаны комплектуются пневмоприводом мембранного типа (МИМ). Управление клапаном осуществляется с помощью позиционера или электропневмопреобразователя с входным сигналом 4-20 mA (0-5 mA). Для питания привода клапана требуется минимальное давление 0,2-0,25 МПа.
По заказу клапан может быть изготовлен и с электроприводом.
Таблица 1. Габаритные размеры трёхходоваго клапана РN=4,0 МПа
Таблица 2. Условная пропускная способность, Кvy
При смешивании/разделении потока в клапане величина пропускной способности на выходе(входе) является суммой пропускной способности на входах(выходах), при этом она не может превышать максимально допустимую пропускную способность клапана Kvy на DN20 мм – 6,3 м3/ч; на DN25 мм – 14,0 м3/ч; на DN32 мм – 16,0 м3/ч; на DN 40мм – 40,0 м3/ч; на DN50 мм – 50 м3/ч и т.д.
Таблица 3. При заказе трехходовых клапанов указываются:
* Если в шифр-коде не указаны требования к температуре окружающей среды, то клапан изготавливается в исполнении от -40 до +70 Сo.
СПИСОК КОМПЛЕКТАЦИИ ПО ЗАКАЗУ
- «10» – без дополнительных блоков;
- «01» – с боковым ручным дублером;
- «01В» – с верхним ручным дублером;
- «02» – с пневматическим позиционером;
- «03» – с электропневматическим позиционером;
- «052» – с пневматическим позиционером и боковым ручным дублером;
- «052В» – с пневматическим позиционером и верхним ручным дублером;
- «053» – с электропневматическим позиционером и боковым ручным дублером;
- «053В» – с электропневматическим позиционером и верхним ручным дублером;
ПРИ КОМПЛЕКТАЦИИ КЛАПАНА ПОУ-7М ПРЕДЛАГАЮТСЯ ТАКЖЕ
- сигнализатор конечных положений (в общепромышленном или взрывозащищенном исполнении);
- фильтр-редуктор;
- дополнительные плунжерные пары.
При заказе позиционера необходимо указывать его исполнение (общепромышленное, взрывозащищенное) и дополнительные требования (например: интеллектуальный).

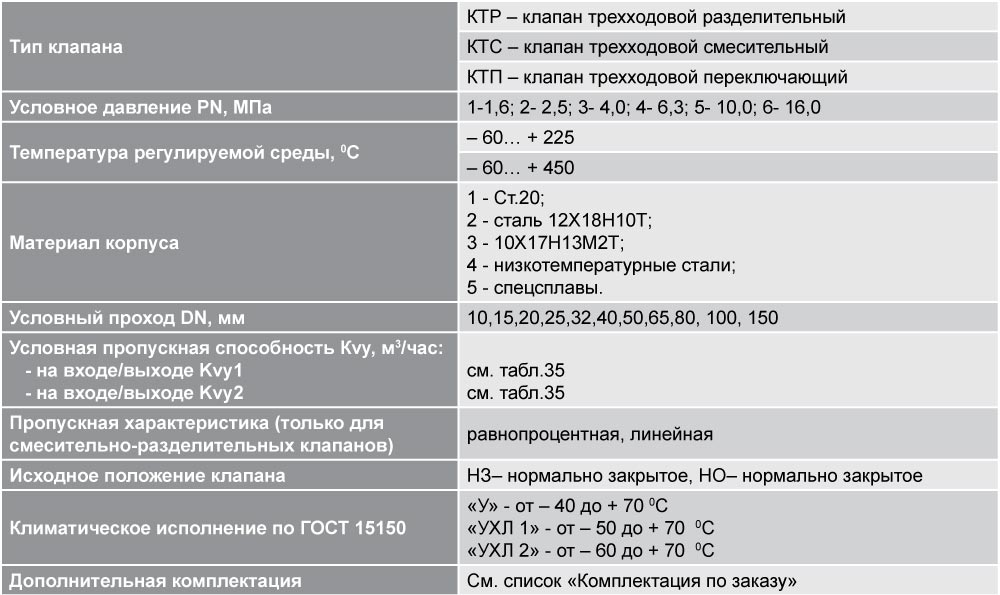

КТС 4.1.С.40.10.16.Р.НЗ.УХЛ2, означает: Клапан смесительный КТС на давление PN 6,3 МПа, с температурой рабочей среды от — 40… + 225 Сo, с корпусом из стали 20 DN=40 мм, с Kvy1= 10 м3/ч, Kvy2 = 16,0 м3/ч с равнопроцентной характеристикой, нормально закрытый, рассчитанный на работу при температуре окружающей среды от – 60 до + 70 Co.
