Исполнение затвора
|
0-без пружины; 1-с пружиной |
|
Тип клапана
|
ОК поворотный; ОК подъемный |
|
Условный проход DN, мм и марка стали корпуса
|
25; 40; 50; 65; 80; 100; 150; 200; 250; 300 |
|
Температура регулируемой среды °С
|
от - 60 до + 225 |
|
Климатическое исполнение по ГОСТ 15150-69
|
У - от -40 до +70°С; УХЛ1 - от -50 до +70°С; УХЛ2 - от -60 до +70°С |
|
Условное давление PN, МПа
|
0-1,0; 1-1,6; 2-2,5; 3-4,0; 4-6,3; 5-10,0; 6-16,0; 7-25,0; 8- 32,0 |
|
Материал корпуса
|
хл-сталь 0912С; нж-сталь 12Х18Н10Т; м-сталь 10Х17Н13М2Т |
Состав рабочей среды: жидкие и газообразные нефтепродукты, химические продукты, вода, водяной пар и т.п. – неагрессивные к материалу корпуса.
По устойчивости к климатическим воздействиям клапаны соответствуют исполнению У1, УХЛ1, УХЛ2 ГОСТ 15150. По стойкости к механическим воздействиям клапаны соответствуют группе N2 (ГОСТ 12997); в окружающем воздухе допускается наличие сернистых и других включений для типа атмосферы II (ГОСТ 15150).
Условное обозначение состоит из обозначения клапана (поворотный или подъемный), условного давления, условного диаметра и климатического исполнения.

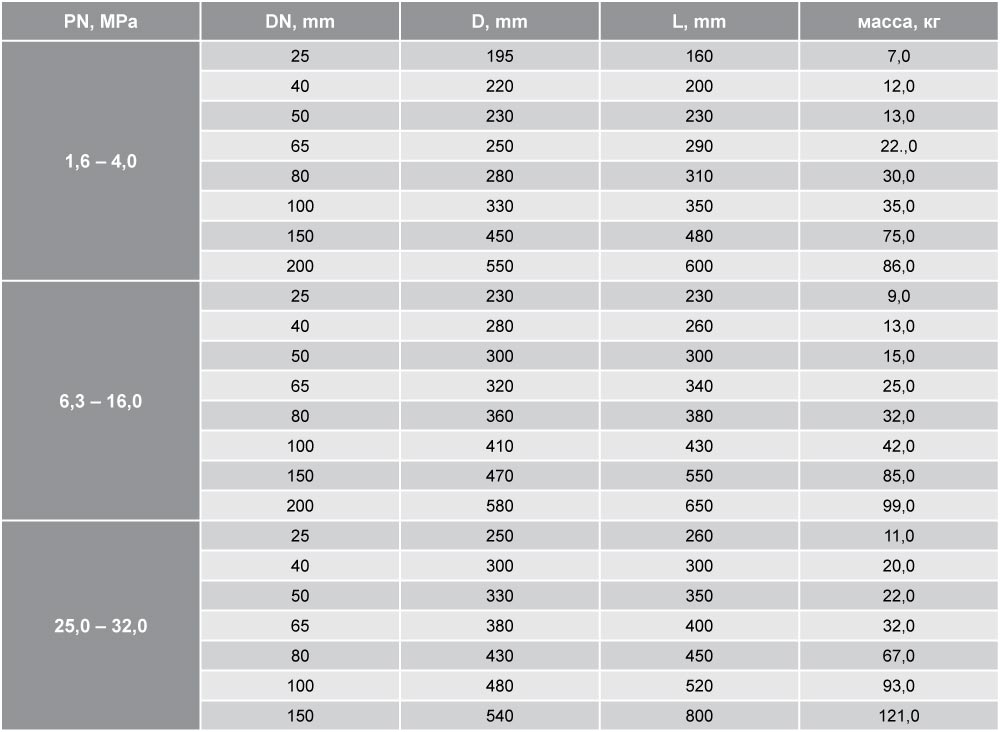

Таблица 1. Габаритные, присоединительные размеры и масса обратных клапанов
ОК 101 поворотный ХЛ 80 УХЛ 1, означает: клапан обратный поворотный, с пружиной, PN 1,6МПа, с корпусом из стали 09Г2С, с условным проходом DN 80, рассчитанный на работу при температуре окружающей среды от -50 до +70 Сo.
ОК 201 подъемный М 25 УХЛ2, означает: клапан обратный подъемный, с пружиной, PN 2,5МПа, с корпусом из стали 10Х17Н13М2Т, с условным проходом DN 25, рассчитанный на работу при температуре окружающей среды от -60 до +70 Сo.
