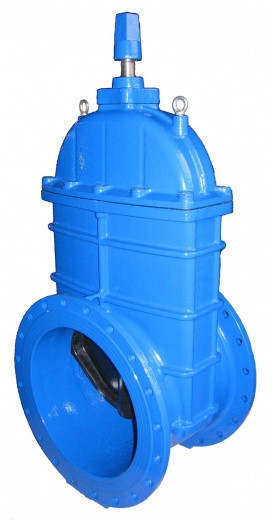

Задвижка с обрезиненным клином 30ч939р под электропривод
Цена по запросу
Характеристики
Давление PN
—
1,0 и 1,6 МПа (10 и 16 кгс/см2)
Рабочая среда
—
Вода, пар, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды
—
от -30 до +130 °С
Минимальная температура окружающего воздуха
—
от −30°С до +45°С
Корпус
—
Высокопрочный чугун ВЧ50
Обрезиненный клин
—
EPDM (основание — высокопрочный чугун ВЧ50)
Задвижка с обрезиненным клином 30ч939р под электропривод
Цена по запросу
Габаритные размеры для задвижек 30ч939р PN 1,0 МПа
| Наименование | L | D | D1 | D2 | n | d | h | H |
|---|---|---|---|---|---|---|---|---|
| Задвижка 30ч939р Ду 50 | 150 | 165 | 125 | 102 | 4 | 18 | 3 | 205 |
| Задвижка 30ч939р Ду 65 | 170 | 185 | 145 | 122 | 4 | 18 | 3 | 228 |
| Задвижка 30ч939р Ду 80 | 180 | 200 | 160 | 133 | 4 | 18 | 3 | 265 |
| Задвижка 30ч939р Ду 100 | 190 | 220 | 180 | 158 | 8 | 18 | 3 | 300 |
| Задвижка 30ч939р Ду 125 | 200 | 250 | 210 | 184 | 8 | 18 | 3 | 355 |
| Задвижка 30ч939р Ду 150 | 210 | 285 | 240 | 212 | 8 | 22 | 3 | 400 |
| Задвижка 30ч939р Ду 200 | 230 | 340 | 295 | 268 | 8 | 22 | 3 | 490 |
| Задвижка 30ч939р Ду 250 | 250 | 405 | 350 | 320 | 12 | 22 | 3 | 585 |
| Задвижка 30ч939р Ду 300 | 270 | 460 | 400 | 370 | 12 | 22 | 4 | 685 |
| Задвижка 30ч939р Ду 350 | 290 | 520 | 460 | 430 | 16 | 22 | 4 | 785 |
| Задвижка 30ч939р Ду 400 | 310 | 580 | 515 | 482 | 16 | 26 | 4 | 880 |
| Задвижка 30ч939р Ду 450 | 330 | 640 | 565 | 532 | 20 | 26 | 4 | 950 |
| Задвижка 30ч939р Ду 500 | 350 | 715 | 620 | 585 | 20 | 26 | 4 | 1050 |
| Задвижка 30ч939р Ду 600 | 390 | 840 | 725 | 685 | 20 | 30 | 5 | 1235 |
| Задвижка 30ч939р Ду 700 | 430 | 910 | 840 | 800 | 24 | 30 | 5 | 1300 |
| Задвижка 30ч939р Ду 800 | 470 | 1025 | 950 | 905 | 24 | 33 | 5 | 1480 |
| Наименование | D3 | e | f | k | m | p | q |
|---|---|---|---|---|---|---|---|
| Задвижка 30ч939р Ду 50 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 65 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 80 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 100 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 125 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 150 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 200 | 160 | 38 | 108 | 59 | 135 | 8 | 7 |
| Задвижка 30ч939р Ду 250 | 160 | 38 | 108 | 59 | 135 | 8 | 7 |
| Задвижка 30ч939р Ду 300 | 160 | 38 | 108 | 59 | 135 | 8 | 7 |
| Задвижка 30ч939р Ду 350 | 160 | 38 | 108 | 59 | 135 | 8 | 7 |
| Задвижка 30ч939р Ду 400 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 450 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 500 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 600 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 700 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 800 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
Габаритные размеры для задвижек 30ч939р PN 1,6 МПа
| Наименование | L | D | D1 | D2 | n | d | h | H |
|---|---|---|---|---|---|---|---|---|
| Задвижка 30ч939р Ду 50 | 150 | 165 | 125 | 102 | 4 | 18 | 3 | 205 |
| Задвижка 30ч939р Ду 65 | 170 | 185 | 145 | 122 | 4 | 18 | 3 | 228 |
| Задвижка 30ч939р Ду 80 | 180 | 200 | 160 | 133 | 4 | 18 | 3 | 265 |
| Задвижка 30ч939р Ду 100 | 190 | 220 | 180 | 158 | 8 | 18 | 3 | 300 |
| Задвижка 30ч939р Ду 125 | 200 | 250 | 210 | 184 | 8 | 18 | 3 | 355 |
| Задвижка 30ч939р Ду 150 | 210 | 285 | 240 | 212 | 8 | 22 | 3 | 400 |
| Задвижка 30ч939р Ду 200 | 230 | 340 | 295 | 268 | 12 | 22 | 3 | 490 |
| Задвижка 30ч939р Ду 250 | 250 | 405 | 355 | 320 | 12 | 26 | 3 | 585 |
| Задвижка 30ч939р Ду 300 | 270 | 460 | 410 | 370 | 12 | 26 | 4 | 685 |
| Задвижка 30ч939р Ду 350 | 290 | 520 | 470 | 430 | 16 | 26 | 4 | 785 |
| Задвижка 30ч939р Ду 400 | 310 | 580 | 525 | 482 | 16 | 30 | 4 | 880 |
| Задвижка 30ч939р Ду 450 | 330 | 640 | 585 | 532 | 20 | 30 | 4 | 950 |
| Задвижка 30ч939р Ду 500 | 350 | 715 | 650 | 585 | 20 | 33 | 4 | 1050 |
| Задвижка 30ч939р Ду 600 | 390 | 840 | 770 | 685 | 20 | 39 | 5 | 1235 |
| Задвижка 30ч939р Ду 700 | 430 | 910 | 840 | 800 | 24 | 39 | 5 | 1300 |
| Задвижка 30ч939р Ду 800 | 470 | 1025 | 950 | 905 | 24 | 39 | 5 | 1480 |
| Наименование | D3 | e | f | k | m | p | q |
|---|---|---|---|---|---|---|---|
| Задвижка 30ч939р Ду 50 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 65 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 80 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 100 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 125 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 150 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 200 | 160 | 38 | 108 | 59 | 135 | 8 | 7 |
| Задвижка 30ч939р Ду 250 | 160 | 38 | 108 | 59 | 135 | 8 | 7 |
| Задвижка 30ч939р Ду 300 | 160 | 38 | 108 | 59 | 135 | 8 | 7 |
| Задвижка 30ч939р Ду 350 | 160 | 38 | 108 | 59 | 135 | 8 | 7 |
| Задвижка 30ч939р Ду 400 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 450 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 500 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 600 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 700 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 800 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
Характеристики задвижек 30ч939р для подбора электропривода
| Наименование | Момент Н*м | Количество оборотов шпинделя (двойная резьба) | Тип привода |
|---|---|---|---|
| Задвижка 30ч939р Ду 50 | 50 | 7 | А |
| Задвижка 30ч939р Ду 65 | 50 | 9 | А |
| Задвижка 30ч939р Ду 80 | 60 | 11 | А |
| Задвижка 30ч939р Ду 100 | 70 | 13,5 | А |
| Задвижка 30ч939р Ду 125 | 80 | 13,5 | А |
| Задвижка 30ч939р Ду 150 | 100 | 16 | А |
| Задвижка 30ч939р Ду 200 | 150 | 21 | Б |
| Задвижка 30ч939р Ду 250 | 200 | 21,5 | Б |
| Задвижка 30ч939р Ду 300 | 220 | 26 | Б |
| Задвижка 30ч939р Ду 350 | 280 | 30,5 | Б |
| Задвижка 30ч939р Ду 400 | 350 | 34,5 | В |
| Задвижка 30ч939р Ду 450 | 450 | 38,5 | В |
| Задвижка 30ч939р Ду 500 | 500 | 43 | В |
| Задвижка 30ч939р Ду 600 | 600 | 51,5 | В |
| Задвижка 30ч939р Ду 700 | 800 | 44,5 | В |
| Задвижка 30ч939р Ду 800 | 900 | 51 | В |
