Краны шаровые Ру 160 атм муфтовые
Цена по запросу
Характеристики
Назначение
—
Краны шаровые Ру 160 атм муфтовые предназначены для использования на трубопроводе в качестве запорного органа
Материал корпуса
—
углеродистая сталь, легированная сталь, нержавеющая сталь
Тип присоединения
—
муфта
Ру
—
160 атм
Ду
—
от 10 до 250 мм (10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250)
Пространственное положение
—
любое
Краны шаровые Ру 160 атм муфтовые
Цена по запросу
Характеристики
|
Назначение
|
Краны шаровые Ру 160 атм муфтовые предназначены для использования на трубопроводе в качестве запорного органа |
|
Материал корпуса
|
углеродистая сталь, легированная сталь, нержавеющая сталь |
|
Тип присоединения
|
муфта |
|
Ру
|
160 атм |
|
Ду
|
от 10 до 250 мм (10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250) |
|
Пространственное положение
|
любое |
|
Класс герметичности
|
А по ГОСТ Р 54808-2011 |
|
Перекрытие потока
|
осуществляется поворотом ручки на 90º |

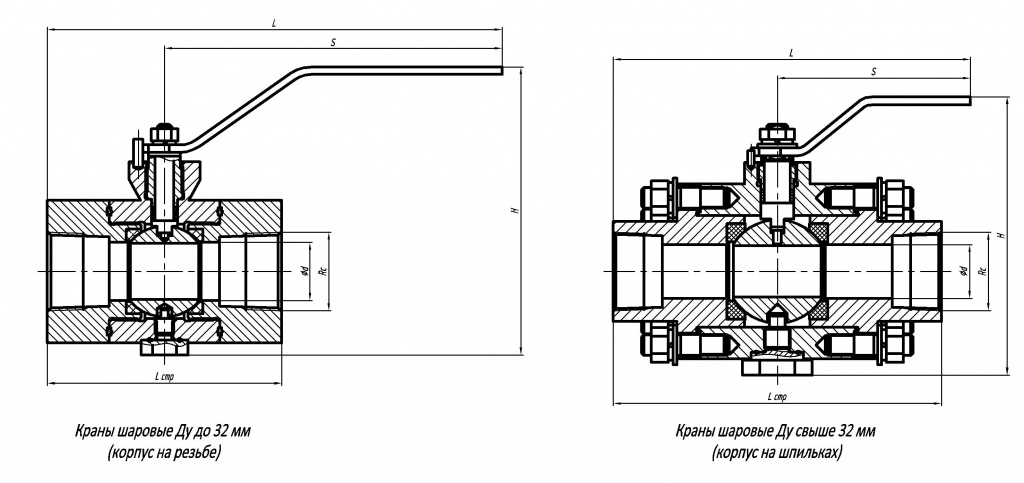

Сборочные чертежи
Обозначение кранов шаровых муфтовых до 160 атм
11с01пм для кранов из сталей 20
11лс01пм для кранов из стали 09Г2С
11нж01пм для кранов из нержавеющих сталей
11с01пм для кранов из сталей 20
11лс01пм для кранов из стали 09Г2С
11нж01пм для кранов из нержавеющих сталей
Ру 160
| Ду | Lстр | L | S | d | G* | H | Вес, кг |
|---|---|---|---|---|---|---|---|
| Ду | Lстр | L | S | d | Rc | H | Вес, кг |
| 10 | 110 | 170 | 108 | 9 | 3/8″ | 105 | |
| 15 | 105 | 160 | 108 | 12 | 1/2″ | 110 | 1,2 |
| 20 | 180 | 17 | 3/4″ | 130 | |||
| 25 | 180 | 23 | 1″ | 130 | 2,4 | ||
| 32 | 125 | 245 | 180 | 30 | 1 1/4″ | 155 | |
| 40 | 215 | 410 | 300 | 37 | 1 1/2″ | 190 | |
| 50 | 250 | 425 | 300 | 41 | 2″ | 225 | |
| 65 | 255 | 430 | 300 | 62 | 2 1/2″ | 245 | |
| 80 | 265 | 540 | 405 | 71 | 3″ | 315 |
*Вместо трубной цилиндрической резьбы возможно исполнение с трубной конической резьбой Rc
**Возможно изготовление полных проходов
Варианты исполнения по материалу
| Характеристика | Сталь20 | Сталь09Г2С | Сталь12Х18Н10Т | Сталь 10Х17Н13М2Т |
|---|---|---|---|---|
| Рабочая среда | неагрессивные к проточной части крана среды(вода, масло, нефтепродукты, природный газ и прочее) | агрессивные к проточной части крана среды (спирт, растворы кислот, щелочей и прочее) | ||
| пищевые продукты | ||||
| Темература рабочей среды | до 160ºС (при использовании уплотнений и седел из Ф4)до 200ºС (при использовании уплотнений и седел из Ф4К20) | |||
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ2 | ХЛ1 | УХЛ1 | УХЛ1 |
| Температура окружающей среды | от -40º до +50º | от -60º до +50º | от -60º до +50º | от -60º до +50º |
| Материал основных деталей | ||||
| Корпусные детали/проточная часть (корпус, патрубки, фланцы, ниппели и пр.) | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т |
| Пробка | Сталь 12Х18Н10Т | Сталь 10Х17Н13М2Т | ||
| Шпиндель | Сталь 20Х13 | Сталь 14Х17Н2/12Х18Н10Т | ||
| Седла | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200ºС) | |||
| Уплотнения | Фторопласт Ф-4 (Ф4К20 для кранов с температурой рабочей среды до 200ºС) | |||
