Фильтр жидкостный ОРК 2.10.00
| Обозначение | Dу, мм | А, мм | Б, мм | В, мм | Д | Д1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| ОРК 2.10.00 | 15 | 160 | 102 | 110 | 22 | 1/2" труб | 1,9 |
| -01 | 20 | 180 | 112 | 120 | 28 | 3/4" труб | 2,1 |
| -02 | 25 | 200 | 136 | 130 | 32 | 1" труб | 2,4 |

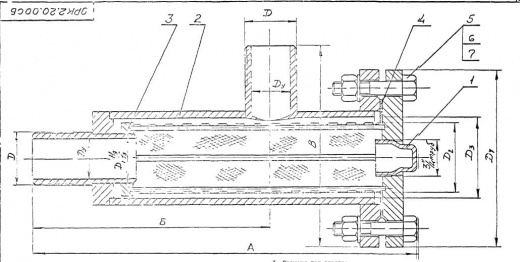

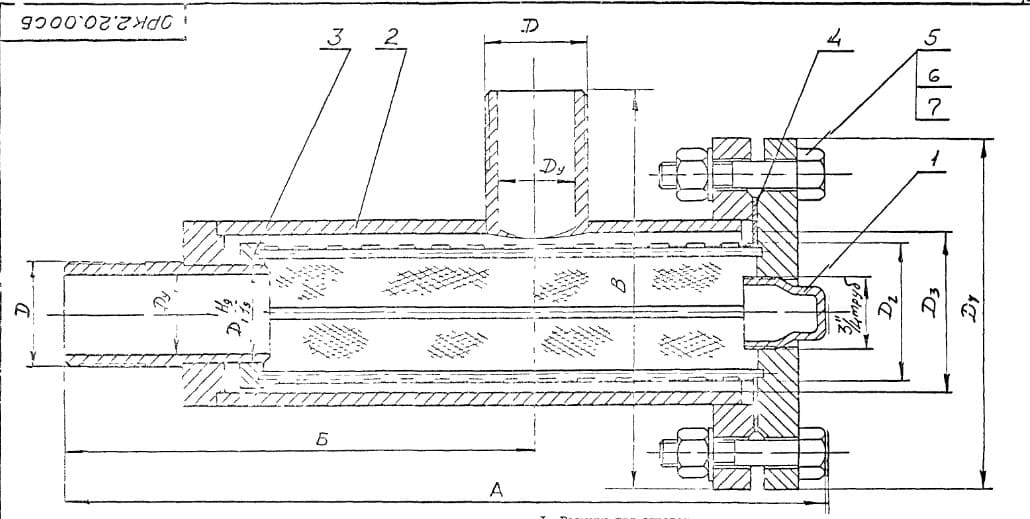

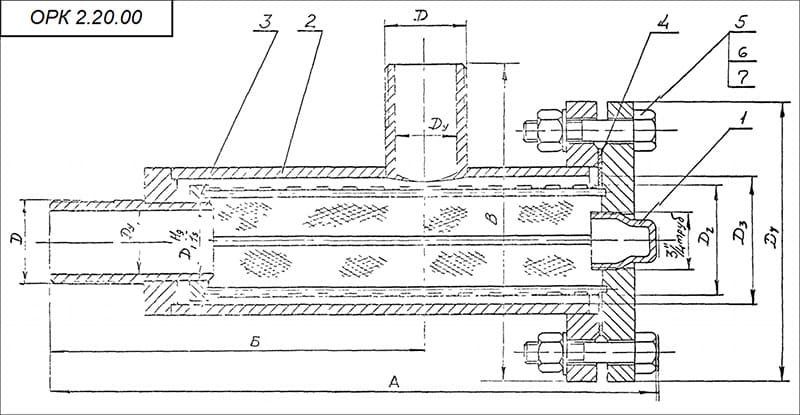

Фильтр жидкостный ОРК 2.20.00
| Обозначение | Dу, мм | А, мм | Б, мм | В, мм | Д | Д1 | Д2 | Д3 | Д4 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| ОРК 2.20.00 | 32 | 262 | 136 | 230 | 11/4" труб | 36 | 72 | 68 | 180 | 10,3 |
| -01 | 40 | 305 | 176 | 260 | 11/2" труб | 42 | 98 | 100 | 215 | 15,5 |
| -02 | 50 | 355 | 216 | 290 | 2" труб | 55 | 108 | 125 | 245 | 21,5 |

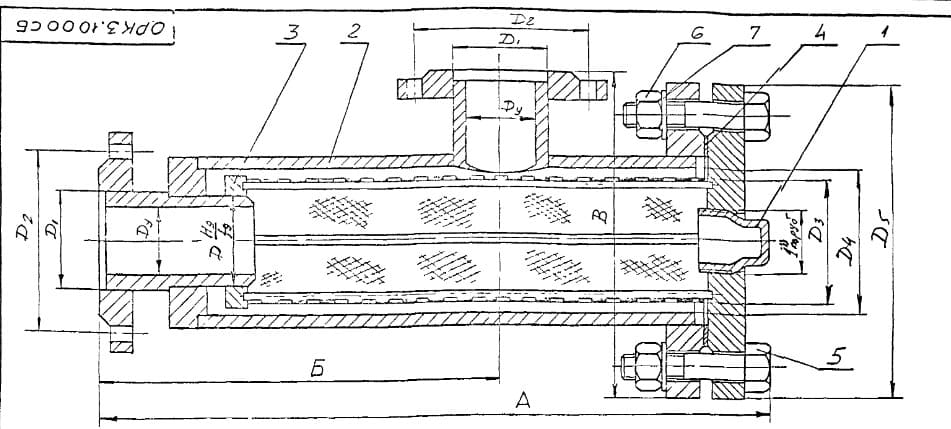

Фильтр жидкостный ОРК 3.10.00
| Обозначение | Dу, мм | А, мм | Б, мм | В, мм | Д | Д1 | Д2 | Д3 | Д4 | Д5 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ОРК 3.10.00 | 65 | 405 | 245 | 230 | 73 | 76 | 145 | 135 | 149 | 280 | 32,7 |
| -01 | 80 | 425 | 262 | 330 | 86 | 89 | 160 | 140 | 149 | 280 | 36,2 |
| -02 | 100 | 505 | 335 | 390 | 105 | 108 | 180 | 185 | 207 | 335 | 53,2 |
| -03 | 125 | 546 | 355 | 430 | 130 | 133 | 210 | 220 | 257 | 390 | 74 |
| -04 | 150 | 586 | 375 | 450 | 148 | 159 | 240 | 235 | 257 | 390 | 79 |
В системах отопления и горячего водоснабжения регулирующие клапаны на трубах оснащают жидкостными фильтрами ОРК. Приспособление представляет собой металлический полый цилиндр, снабжённый фильтрующей сеткой - вставкой из нержавейки, с патрубками входа и выхода для теплоносителя. Осевшие примеси удаляют через специальное отверстие, закрывающееся пробкой для слива.
Тип сетчатого фильтра выбирают в зависимости от вида протекающей в трубопроводе жидкости.
Детали покрывают защитным антикоррозионным составом. После завершения работ по изготовлению металлоизделие испытывают на прочность и герметичность, пропуская воду под заданным давлением. При монтаже при помощи фланцевого соединения используют паронитовые прокладки.

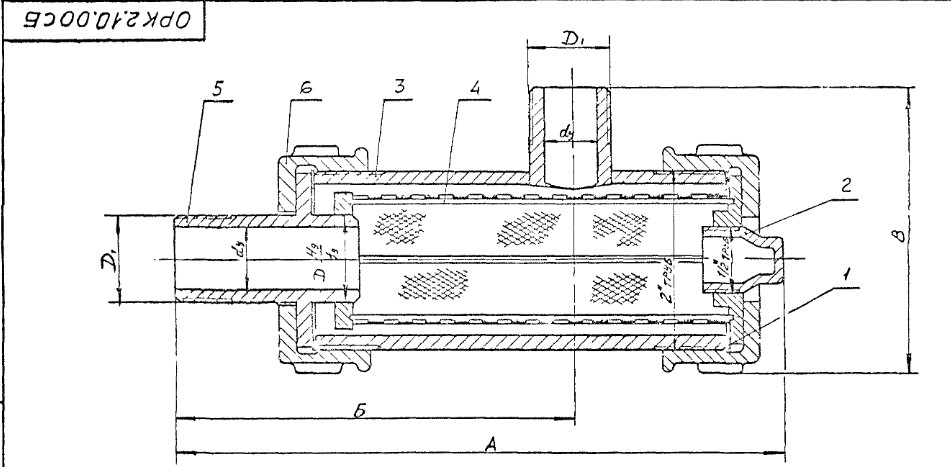

Чертеж фильтра жидкостного ОРК 2.10.00
